Proces makroniwelacji gruntu na terenach górskich i pagórkowatych

Makroniwelacja na terenach górskich i pagórkowatych wymaga nie tylko przemieszczenia dużych mas ziemnych, ale przede wszystkim kontrolowanego ukształtowania rzędnych, spadków i skarp zgodnie z dokumentacją projektową. Przy znacznych różnicach wysokości szczególnego znaczenia nabierają bilans robót ziemnych, stateczność nasypów oraz warunki wodno-gruntowe. Precyzja wykonania wpływa później na możliwość prowadzenia stabilizacji, wykonywania warstw konstrukcyjnych i organizacji odwodnienia. Dowiedz się, jak etapowo prowadzić makroniwelację na wymagającym, zróżnicowanym wysokościowo terenie.

Od czego zaczyna się makroniwelacja na terenie o dużych różnicach wysokości?

Makroniwelacja na terenie pagórkowatym powinna opierać się na modelu projektowanej powierzchni i bilansie mas ziemnych, a nie na mechanicznym „wyrównaniu” działki do jednego poziomu. Docelowe rzędne muszą uwzględniać późniejsze obiekty, drogi technologiczne i projektowany system odwodnienia. Na obszarze ze znacznymi deniwelacjami, czyli różnicami wysokości terenu, konieczne jest ustalenie stref wykopu oraz nasypu i sposobu przemieszczania gruntu między nimi. Ograniczenie zbędnego wywozu lub dowozu materiału może istotnie zmienić logistykę całej inwestycji. W Drocomplex realizujemy makroniwelację z użyciem równiarek wyposażonych w systemy 3D, dzięki którym możemy prowadzić profilowanie według zadanej geometrii projektowej.

Przed rozpoczęciem zasadniczych robót trzeba przeanalizować między innymi:

• model istniejącego i projektowanego terenu – różnica pomiędzy powierzchniami wskazuje strefy wymagające odspojenia lub wykonania nasypów;
• bilans mas ziemnych – określa ilość materiału możliwego do wykorzystania na miejscu oraz wielkość ewentualnego niedoboru lub nadmiaru;
• przydatność gruntu do wbudowania – materiał z wykopu nie zawsze nadaje się bezpośrednio do wykonania nasypu;
• geometrię skarp – ich nachylenie trzeba dostosować do warunków gruntowych i rozwiązania projektowego;
• kierunki odpływu wody – powierzchnia po makroniwelacji musi odpowiadać późniejszemu układowi odwodnienia;
• drogi technologiczne – ciężki sprzęt potrzebuje tras umożliwiających bezpieczny transport mas ziemnych pomiędzy strefami robót.

Teren górski wymaga więc rozpatrywania całego obszaru jako układu powiązanych wykopów, nasypów i powierzchni przejściowych. Błąd rzędnej w jednym miejscu może wymusić korektę większej części platformy. Z tego względu kontrola geometrii powinna towarzyszyć robotom, a nie być wykonywana wyłącznie po zakończeniu przemieszczania ziemi.

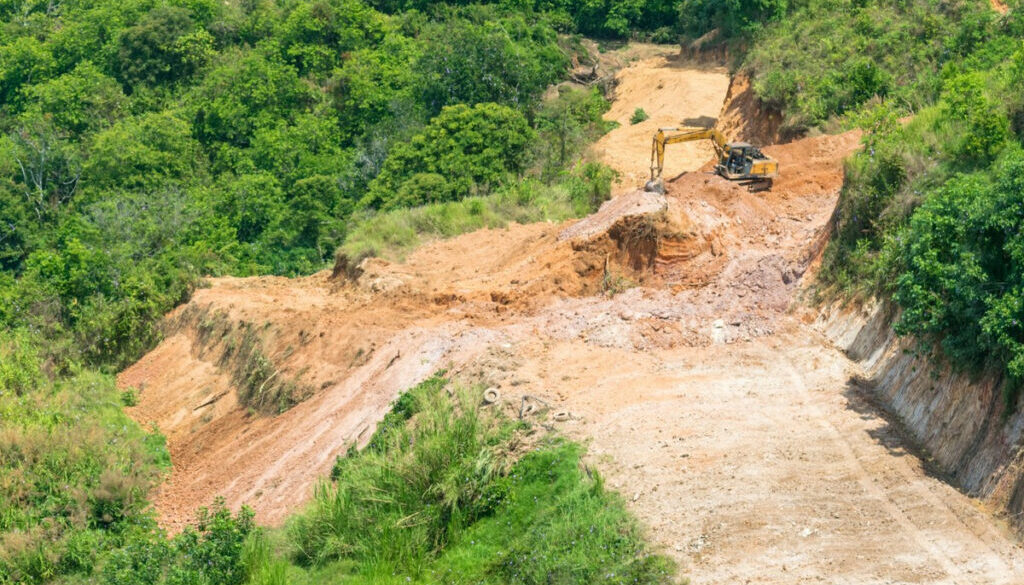

Jak prowadzi się wykopy i nasypy przy dużych deniwelacjach?

Roboty ziemne przy dużej różnicy rzędnych prowadzi się etapowo, przemieszczając materiał z obszarów przewidzianych do obniżenia do stref projektowanych nasypów. Grunt przeznaczony do ponownego wbudowania trzeba ocenić pod względem przydatności oraz wilgotności, ponieważ materiał trudny do zagęszczenia może uniemożliwić uzyskanie wymaganych parametrów warstwy. Nasypów nie wykonuje się jednorazowo do pełnej wysokości – grunt rozkłada się warstwami odpowiadającymi możliwościom zastosowanego sprzętu zagęszczającego. Równomierna grubość warstwy pomaga ograniczyć sytuację, w której powierzchnia jest zagęszczona, a głębiej pozostaje materiał o niejednorodnej strukturze.

Szczególnej kontroli wymagają przejścia pomiędzy wykopem a nasypem. W terenie pochyłym nasyp nie powinien być traktowany jako luźna masa gruntu ułożona na istniejącym zboczu, ponieważ geometria styku z podłożem wpływa na jego zachowanie pod obciążeniem. Podłoże przygotowuje się zgodnie z projektem, a kolejne partie materiału rozkłada i zagęszcza do założonych parametrów.

Jak kontrolować wodę podczas makroniwelacji terenu pagórkowatego?

Gospodarka wodna musi być uwzględniona już podczas robót ziemnych, ponieważ naturalne spadki mogą kierować wodę bezpośrednio do wykopów i obniżeń wykonywanych przez maszyny.

Pozostawienie niekontrolowanych zastoisk utrudnia ruch sprzętu oraz może zwiększyć wilgotność gruntów przeznaczonych do zagęszczenia. Rzędne robocze powinny zatem umożliwiać odprowadzenie wód z obszaru realizacji również przed wykonaniem docelowej kanalizacji deszczowej lub urządzeń odwodnieniowych. Odpowiednie profilowanie i zachowanie projektowanych spadków mają znaczenie dla prawidłowego odpływu wody oraz utrzymania równomiernej warstwy podczas kolejnych etapów przygotowania podłoża.

Podczas organizacji robót trzeba kontrolować przede wszystkim:

• kierunki spływu powierzchniowego,
• lokalne zagłębienia terenu,
• wilgotność materiału wbudowywanego,
• miejsca dopływu wody ze zboczy,
• przejezdność dróg technologicznych,
• rzędne przygotowywanych platform.

Jeżeli grunt jest nadmiernie zawilgocony i traci możliwość efektywnego zagęszczenia, samo dalsze profilowanie nie rozwiązuje problemu technologicznego. Konieczne może być doprowadzenie podłoża do parametrów umożliwiających kontynuowanie robót.

Kiedy po makroniwelacji potrzebne jest ulepszenie podłoża?

Ukształtowanie właściwych rzędnych nie oznacza jeszcze, że podłoże posiada parametry wymagane pod przyszłą konstrukcję. Jeżeli grunty rodzime albo materiał przewidziany do wbudowania charakteryzuje się nadmierną wilgotnością lub niewystarczającą nośnością, kolejnym etapem może być ich ulepszenie. W Drocomplex wykonujemy osuszanie i stabilizację chemiczną gruntów, dobierając technologię do wymagań konkretnego zadania; stabilizacja spoiwem służy m.in. poprawie wytrzymałości, nośności i zagęszczalności podłoża, natomiast osuszanie może być stosowane wobec gruntów o wysokiej wilgotności. Makroniwelacja i ulepszenie gruntu mogą więc tworzyć kolejne etapy jednego procesu przygotowania platformy pod dalsze roboty konstrukcyjne.

Systemy 3D w kontroli rzędnych i profilowaniu terenu

System sterowania 3D w równiarce umożliwia prowadzenie lemiesza względem cyfrowego modelu projektowanej powierzchni, dzięki czemu operator może kontrolować wysokość i nachylenie podczas profilowania. Technologia jest szczególnie przydatna na dużych powierzchniach oraz przy zmiennych spadkach, gdzie tradycyjne wyznaczanie wielu pojedynczych punktów roboczych spowalniałoby realizację. W Drocomplex wykorzystujemy równiarki z systemem 3D podczas makroniwelacji, realizując przygotowanie i zagęszczanie podłoża zgodnie z wytycznymi projektowymi. Dokładne odtworzenie geometrii platformy ogranicza również zakres korekt potrzebnych przed stabilizacją lub wykonaniem kolejnych warstw.

Dlaczego bilans mas ziemnych wpływa na efektywność całej realizacji?

Bilans mas ziemnych określa, ile gruntu zostanie pozyskane z wykopów i jaka ilość może zostać wykorzystana do wykonania projektowanych nasypów. Przy inwestycji na zboczu nawet niewielka zmiana rzędnych na dużej powierzchni może oznaczać setki lub tysiące metrów sześciennych dodatkowego materiału do przemieszczenia. Optymalizacja nie polega jednak na wykorzystaniu każdego gruntu wydobytego na terenie budowy – materiał musi posiadać właściwości odpowiadające jego docelowemu zastosowaniu. Dlatego efektywna makroniwelacja łączy analizę objętości robót z oceną jakości materiału i logistyką transportu wewnętrznego.

Jeżeli przygotowujesz inwestycję na terenie o dużych różnicach wysokości i potrzebujesz wykonawcy dysponującego zapleczem do prowadzenia robót ziemnych oraz dalszego przygotowania podłoża, skontaktuj się z nami. W Drocomplex możemy wykonać makroniwelację z wykorzystaniem równiarek 3D, a zakres naszych prac obejmuje również stabilizację, osuszanie i inne technologie przygotowania gruntów. Możemy dzięki temu prowadzić kolejne etapy robót w ramach spójnego procesu technologicznego.

Szybkie podsumowanie: makroniwelacja wymagającego terenu krok po kroku

• Makroniwelacja terenów pagórkowatych opiera się na docelowych rzędnych projektowych i kontrolowanym bilansie wykopów oraz nasypów.
• Grunt pozyskany z wykopu może zostać wykorzystany w nasypie dopiero po potwierdzeniu jego przydatności do zaplanowanej warstwy.
• Nasypy wykonuje się etapowo, ponieważ każda kolejna warstwa wymaga odpowiedniego rozłożenia materiału i zagęszczenia.
• Odwodnienie robocze i docelowe spadki powierzchni należy uwzględnić już podczas kształtowania platformy, a nie dopiero po zakończeniu zasadniczych robót ziemnych.
• Nadmierna wilgotność lub niedostateczna nośność gruntu mogą wymagać osuszenia, ulepszenia albo stabilizacji przed wykonaniem kolejnych warstw konstrukcyjnych.
• Równiarki sterowane w systemie 3D ułatwiają odwzorowanie zmiennych rzędnych i spadków zaprojektowanych dla dużej powierzchni terenu.

FAQ

Czy makroniwelacja oznacza całkowite wypoziomowanie działki?

Nie. Makroniwelacja polega na ukształtowaniu terenu do rzędnych i spadków określonych w projekcie, dlatego docelowa powierzchnia może nadal mieć znaczne różnice wysokości. Na terenach pagórkowatych często wykonuje się kilka platform oraz łączące je skarpy zamiast jednej poziomej płaszczyzny.

Czy każdy grunt z wykopu można wykorzystać do budowy nasypu?

Nie. Przydatność materiału zależy od jego właściwości, wilgotności oraz wymagań dotyczących konkretnej warstwy nasypu. Grunt nienadający się do bezpośredniego wbudowania może wymagać ulepszenia albo zastąpienia odpowiednim materiałem.

Dlaczego makroniwelację wykonuje się przed stabilizacją gruntu?

Makroniwelacja nadaje terenowi projektowane rzędne i spadki, dzięki czemu późniejsza warstwa stabilizowana może mieć zakładaną i bardziej równomierną grubość. Drocomplex wskazuje również na znaczenie właściwego profilowania terenu przed stabilizacją.

Jak system 3D pomaga podczas pracy równiarki?

System 3D umożliwia prowadzenie elementu roboczego maszyny według cyfrowego modelu powierzchni projektowej. W Drocomplex stosujemy równiarki wyposażone w takie rozwiązania przy realizacji makroniwelacji.

Czy makroniwelację można prowadzić na bardzo mokrym gruncie?

Możliwość prowadzenia robót zależy od stanu gruntu i wymagań technologicznych. Nadmierna wilgotność może utrudniać zagęszczanie oraz ruch ciężkiego sprzętu, dlatego przed kontynuowaniem prac może być konieczne osuszenie lub ulepszenie podłoża; Drocomplex wykorzystuje w tym celu m.in. technologie oparte na spoiwach.
